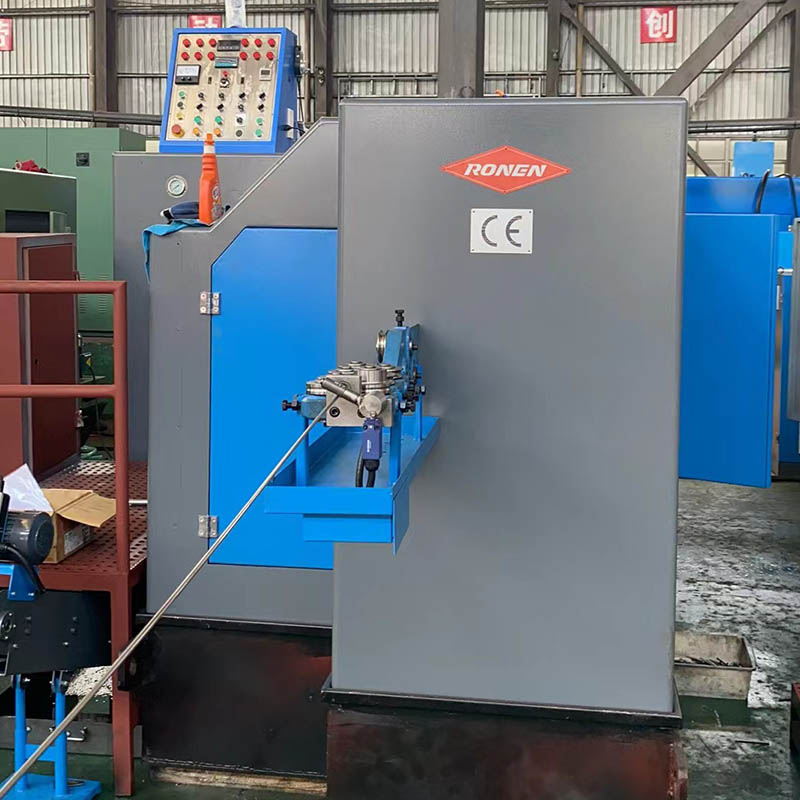

Ronen®3 Die 3 Station Bolt Former danner boltemnet i tre trin: den første matrice strækker wiren, den anden matrice former hovedet, og den tredje matrice trimmer de overskydende dele. Når først formdimensionerne er indstillet, vil maskinen fungere automatisk, hvilket er en vigtig fordel, der hjælper producenter med at øge produktionseffektiviteten og sikre ensartet boltkvalitet.
3 Die 3 Station Bolt Former bruger tre sæt forme og tre på hinanden følgende arbejdsstationer til at koldekstrudere metaltråden til boltemner. Hastigheden er moderat, velegnet til fabrikker med mellemstore ordrer og dem, der har specifikke krav til kvalitet.
3 Die 3 Station Bolt Former er en kold styremaskine, der danner bolthovederne gennem tre forskellige processer. De afskårne trådemner føres successivt gennem tre forskellige forme. Ved hver station påvirker et bestemt slag emnet, gradvist på vej og forme det. Den tre-trins proces kan producere bolthoveder med komplet struktur og god form.
Ved den første station af 3 Die 3 Station Bolt Former presses de afskårne emner af stansen. Denne indledende presning sætter gang i omrøringsprocessen, idet metallet samles i den ene ende af emnet. Den danner en grundlæggende cirkulær præfabrikeret form, der forbereder den mere præcise formgivning i de efterfølgende stationer. Dette trin er afgørende for metallets normale flow.
Den tredje og sidste station af Bolt Former er, hvor den fine bearbejdningsstans tvinger metallet til fuldstændigt at fylde det præcise formhulrum. Dette vil resultere i et boltbehandlet hoved med komplette dimensioner og særskilte funktioner, såsom den komplette form af et sekskantet hoved eller et skivehoved.
| Model | Enhed | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smedestation | INGEN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smedekraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.afskæring dia | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Maks. afskæringslængde | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Outpunrate | stk/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hovedstødslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hovedmotoreffekt | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Samlet dæmpning af afskåret matrice | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Samlet dæmpning af punch die | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Samlet dæmpning af hovedmatricen | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Døbehøjde | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Ca. vægt | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Gældende bolt dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Skaftlængde af emne | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Overordnet dæmpning | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Funktionen ved 3 Die 3 Station Bolt Former er, at formene er uafhængige, og fejlretningsprocessen er enkel. De tre sæt forme monteres separat. Hvis nogen af dem bliver slidt, skal du bare udskifte den alene. Trykket på hver arbejdsstation kan justeres individuelt. Maskinhuset er ikke tungt, og gulvet på et almindeligt værksted skal ikke laves om til et fundament.
