Leverandøren Ronen® leverer 4 Die 4 Station Bolt Former, som danner boltemnet i fire trin: det første trin er at skære tråden over, det andet trin er at strække emnet, det tredje trin er at forme bolthovedet, og det fjerde trin er at trimme de overskydende dele. Der er ingen grund til at flytte råvarerne.
4 Die 4 Station Bolt Former bruger fire separate stationer og tilsvarende forme til at koldstøbe metaltråden til boltemner. Den fremstiller bolte ved at skubbe metal gennem fire formningstrin. Metaltråden kommer ind fra den ene ende, skæres over og passerer derefter gennem hver arbejdsstation.
Placer en rulle tråd i boltformeren, og formningsprocessen kan begynde. Maskinen klipper automatisk en sektion af tråden og fører den ind i de fire stationer. Ved hvert stop presser et værktøj på metallet, ændrer dets form og forvandler den simple ledning til en kompleks bolt.
4 Die 4 Station Bolt Former bruger en kold smedningsproces, der tillader metallet at blive formet uden behov for opvarmning. Da metallets indre struktur komprimeres og omformes, resulterer dette i et mere robust slutprodukt. Befæstelseselementerne fremstillet på denne måde er ekstremt stærke og holdbare.

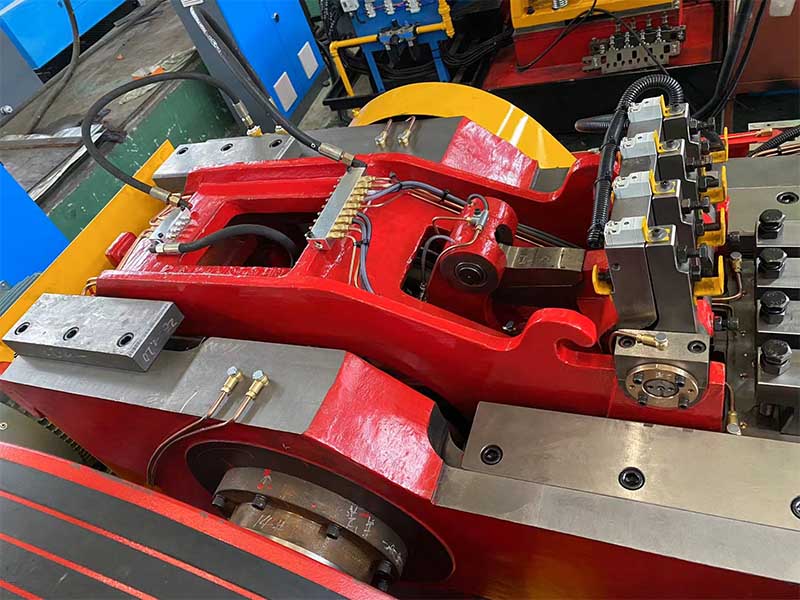

En af nøglekomponenterne i boltformeren er overføringsfingeren. Denne komponent samler de ufærdige bolte op og flytter dem præcist fra en station til den næste. Hvis denne mekanisme ikke er justeret korrekt, vil boltene ikke blive formet korrekt. Dets procesflow er progressivt. Den første station kan begynde at danne hovedet, den næste station fuldender hovedformationen, en anden station behandler spidsen, og den sidste station begynder at behandle trådene.
| Model | Enhed | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| Smedestation | INGEN. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Smedekraft | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Max.afskæring dia | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Maks. afskæringslængde | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Outputhastighed | stk/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O. Slagtilfælde | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Slagtilfælde | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Hovedstødslag | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Hovedmotoreffekt | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Overordnet dæmpning. af afskåret terning | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Overordnet dæmpning. af punch die | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| Overordnet dæmpning. af hovedmatricen | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Døbehøjde | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Ca. vægt | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Gældende bolt dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Skaftlængde af emne | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Overordnet dæmpning | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
Funktionen ved 4 Die 4 Station Bolt Former er, at arbejdsstationerne er godt koordinerede, og udskiftningen af formen er hurtig. Bevægelserne af de fire arbejdsstationer er præcist koordineret af mekanisk sammenkobling. Når den forrige arbejdsstation er færdig med at behandle, flytter emnet automatisk til den næste uden nogen form for fejljustering eller stalling.
