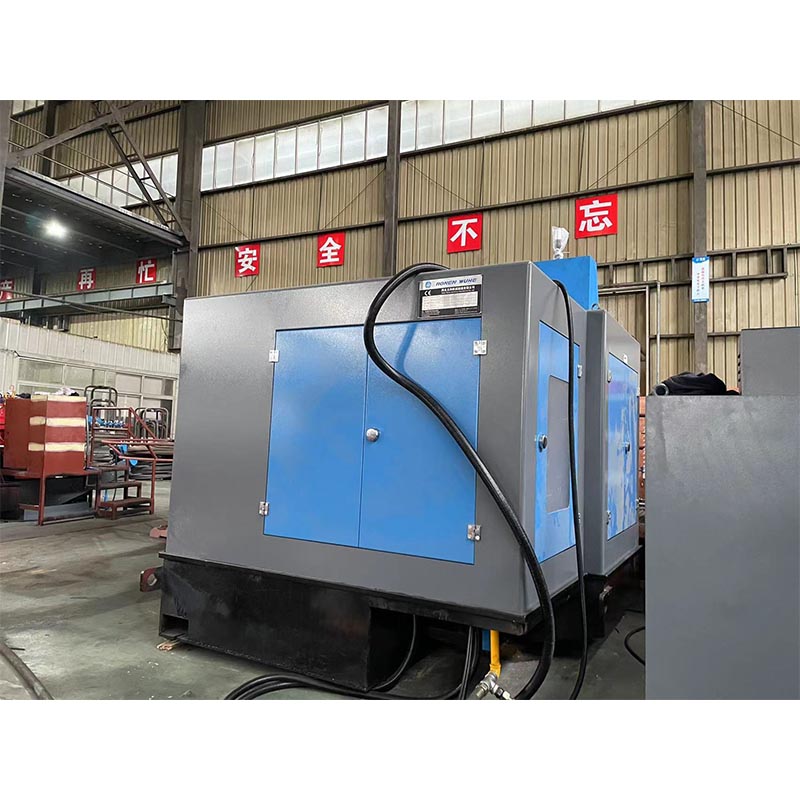

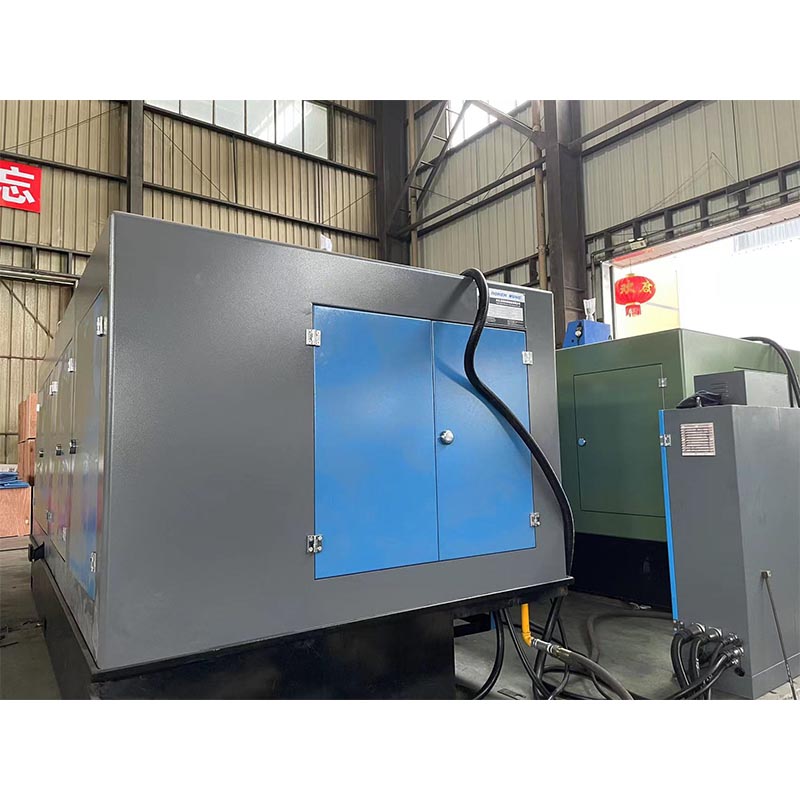

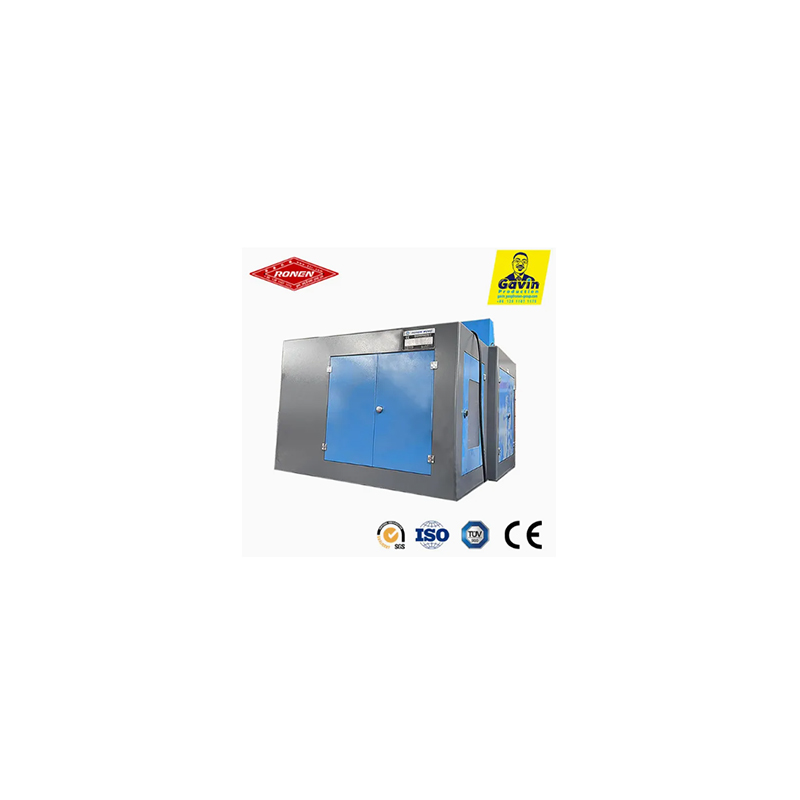

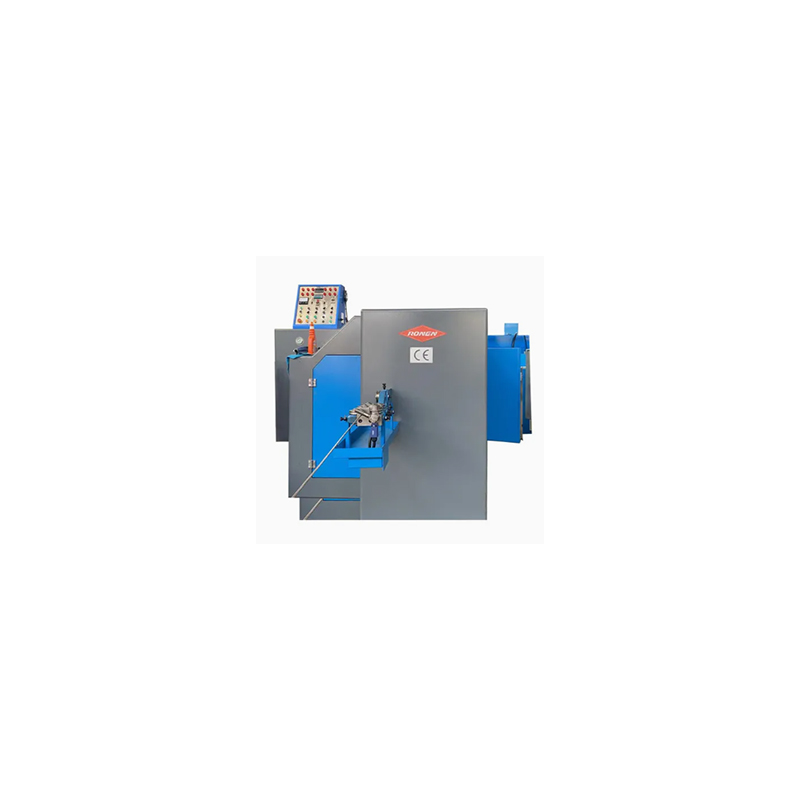

Ronen® Cold Forging 7 Station Bolt Former Machine fuldender hele processen med boltfremstilling på en enkelt produktionslinje: trådfremføring, opstilling, hovedformning, trimning og forgevind med i alt syv stationer. Der er ingen grund til at flytte råvarerne mellem maskinerne.
Cold Forging 7 Station Bolt Former Machine omdanner metaltråd til højpræcisionsboltemner gennem syv på hinanden følgende koldekstruderingsprocesser. Den kan håndtere ledninger med forskellige diametre og producere bolte, der opfylder høje krav til præcision og styrke.
Cold Forging 7 Station Bolt Former Machine er en sofistikeret koldsmedningsmaskine specielt designet til fremstilling af bolte med komplekse hoveder eller større størrelser. Den gennemgår syv på hinanden følgende smedeprocesser på en enkelt trådstang. Denne flertrinsproces muliggør betydelig metalforskydning og muliggør dannelse af komplekse funktioner, såsom dybe drivriller eller riller under hovedet.
Bolt Former-maskinens syv stationer har forskellige funktioner: Station 1 er til fremføring og skæring; Station 2 er til indledningsvis at danne hovedformen; Station 3 er til forsmedning af hovedet; Station 4 er til præcis at forme hovedet; Station 5 er til dannelse af stangdelens trin; Station 6 er til at forme stangdelen; og Station 7 er til den endelige efterbehandling. Hele processen fuldføres automatisk.

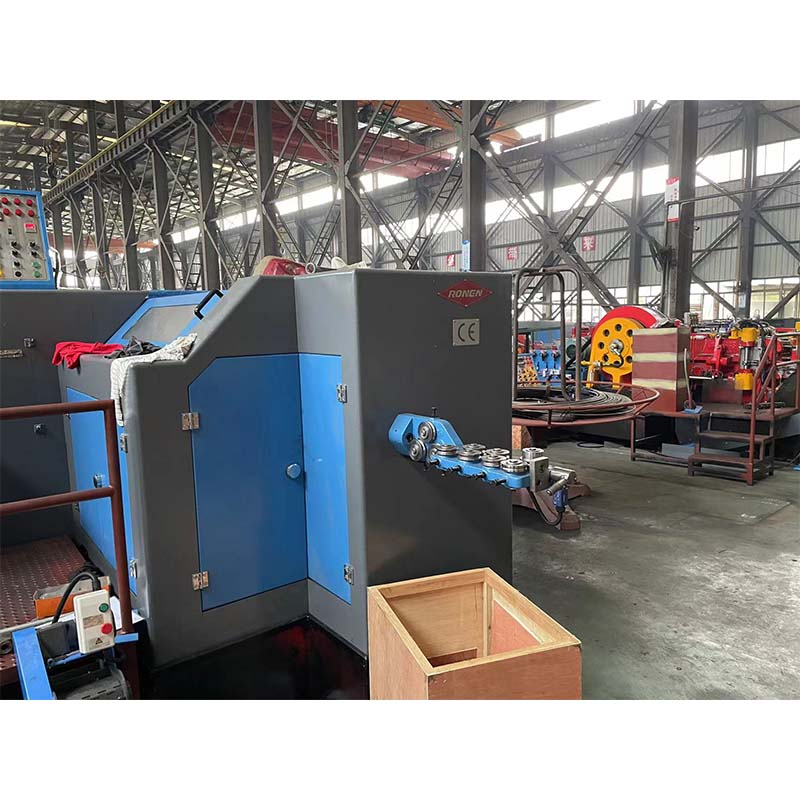

Cold Forging 7 Station Bolt Former Machine kræver et meget præcist trådfremførings- og skæresystem. Tråden skal rettes helt ud, før den kan skæres i emner af præcis længde. Konsistent emnevolumen er afgørende, fordi materialet vil blive fordelt gennem flere formningsstadier for at opnå den endelige defekt-fri hovedform.
| Model | Enhed | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smedestation | INGEN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smedekraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.afskæring dia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.cui-off længde | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Outputhastighed | stk/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hovedstødslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hovedmotoreffekt | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Samlet dæmpning af afskåret matrice | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Samlet dæmpning af punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Samlet dæmpning af hovedmatricen | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Døbehøjde | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Ca. vægt | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Gældende bolt dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Skaftlængde af emne | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Overordnet dæmpning | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Det centrale salgsargument for Cold Forging 7 Station Bolt Former Machine er "multi-station trin-for-trin behandling", som muliggør produktion af komplekse strukturelle bolte med ekstrem høj præcision. Dens syv arbejdsstationer former og forfiner gradvist, hvilket sikrer, at hver detalje er korrekt arrangeret. Koncentriciteten mellem hovedet og skaftet er ekstremt god.
