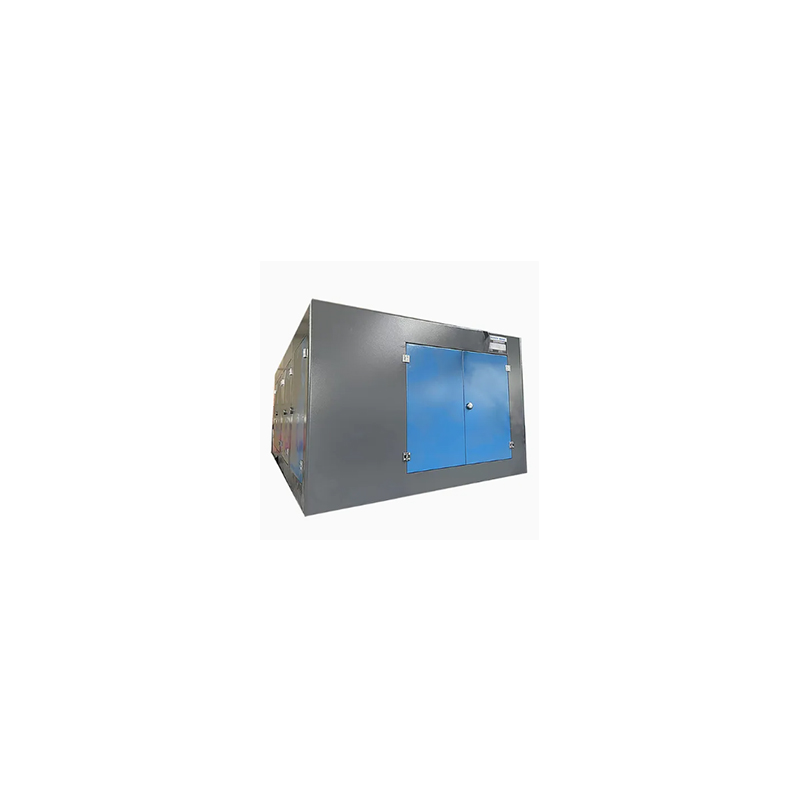

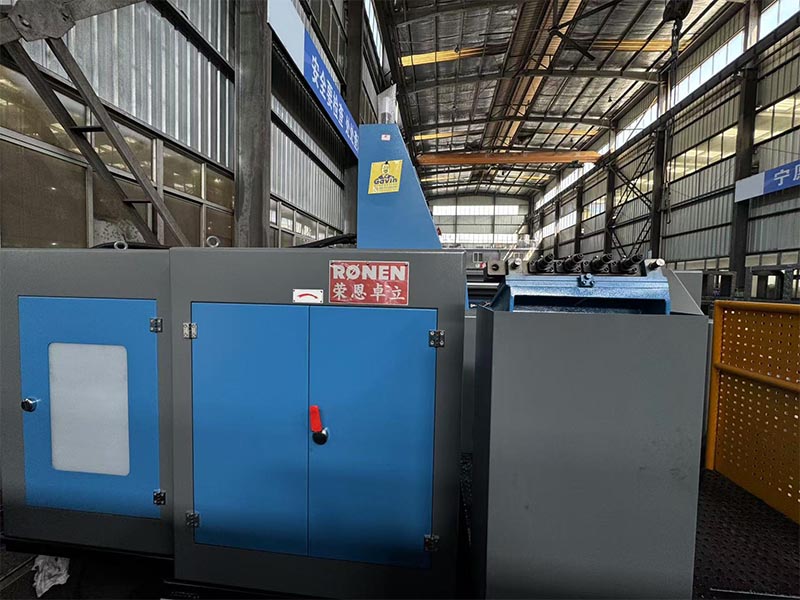

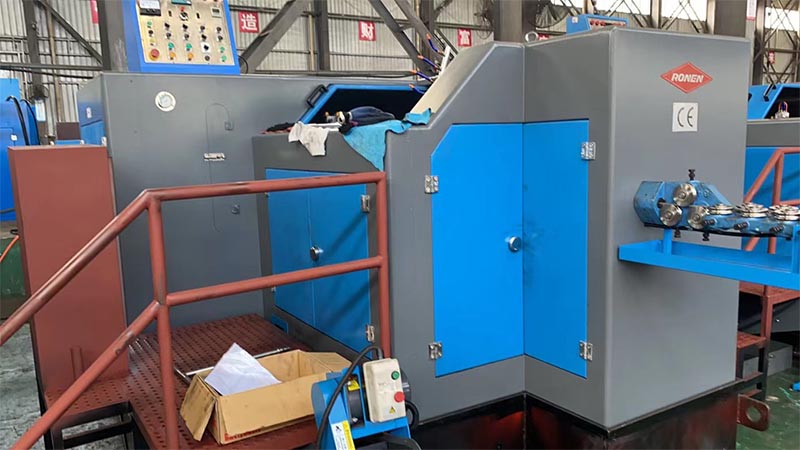

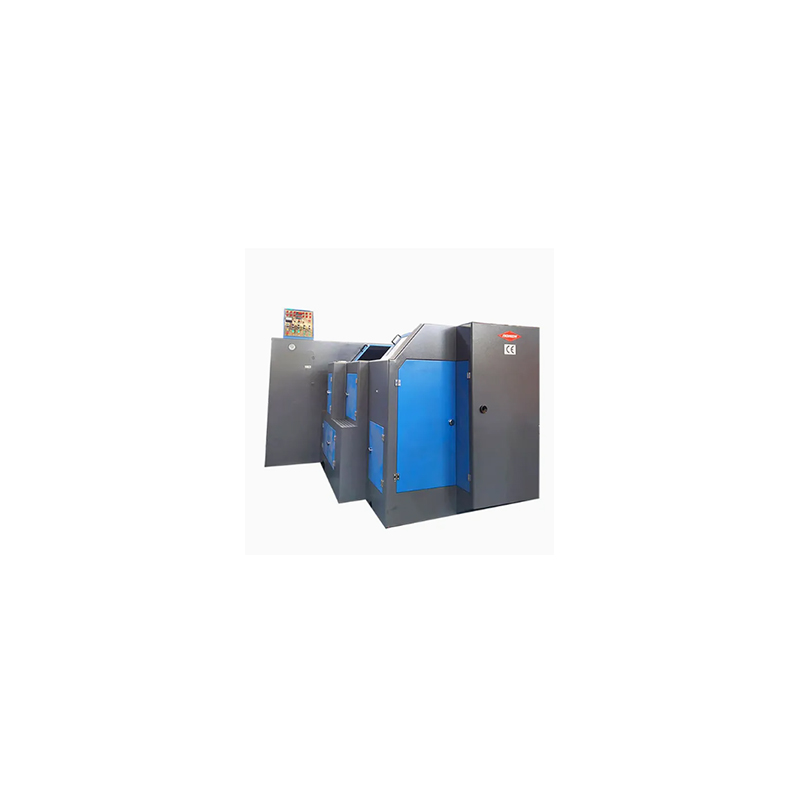

Ronen® Cold Forging 3 Station Bolt Former Machine er et væsentligt aktiv for leverandører, der fuldender boltformningen gennem tre koldsmedningstrin: at vælte emnet, forme hovedet og trimme det overskydende. Bare indlæs ståltråden, indstil stationen, og maskinen vil køre automatisk.
Cold Forging 3 Station Bolt Former Machine bruger koldekstruderingsmetoden til gradvist at omdanne metaltråden til boltemner gennem tre forskellige stationer. De tre arbejdsstationer havde klart definerede ansvarsområder, og slutproduktet var et boltemne med et komplet hoved.
Cold Forging 3 Station Bolt Former Machine er en multi-station koldsmedningsmaskine, der danner bolthoveder gennem tre på hinanden følgende processer. De afskårne trådemner transporteres til tre forskellige forme. Ved hver station rammer stansen emnet, smeder gradvist metallet og danner til sidst et komplet bolthoved. Sammenlignet med maskiner med færre stationer kan dette danne mere komplekse bolthovedgeometrier.

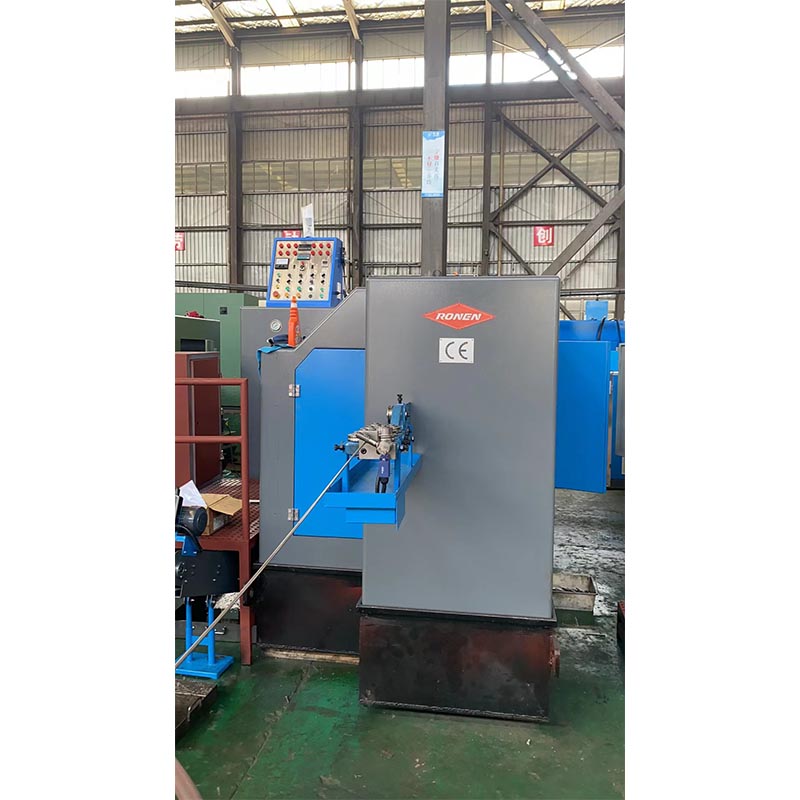

Før først tråden fra spolen ind i Cold Forging 3 Station Bolt Former Machine. Tråden passerer gennem retteanordningen for at sikre, at den er helt lige. Derefter skæres det i emner af bestemte længder af klippemaskinen. Konsistensen af emnerne er af yderste vigtighed, da det kan give den præcise mængde metal, der kræves til de tre formningstrin.
Ved maskinens første station presses de afskårne emner af stansen. Den indledende forstyrrelsesproces begynder her, idet metallet samles i den ene ende af emnet for at danne en grundlæggende, ru præformet form. Denne fase forbereder den mere præcise formgivning i de efterfølgende stationer.
| Model | Enhed | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smedestation | INGEN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smedekraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.afskæring dia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Maks. afskæringslængde | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Outputhastighed | stk/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P. Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hovedstødslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hovedmotoreffekt | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Samlet dæmpning af afskåret matrice | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Samlet dæmpning af punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Samlet dæmpning af hovedmatricen | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Døbehøjde | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Ca. vægt | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Gældende bolt dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Skaftlængde af emne | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Overordnet dæmpning | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Egenskaben ved Cold Forging 3 Station Bolt Former Machine er, at dens arbejdspositioner er justerbare, og den har stærk tilpasningsevne. Trykket på hver arbejdsstation og støbeformens position kan justeres uafhængigt. Formen er af en delt type og kræver ikke en fuldstændig udskiftning, hvilket sparer omkostningerne til formen.
